100 ppm Rezystor wiórowy z metalowej folii TCR 2 W 3 W 5 W 1% Tolerancja Ognioodporny formowany pakiet

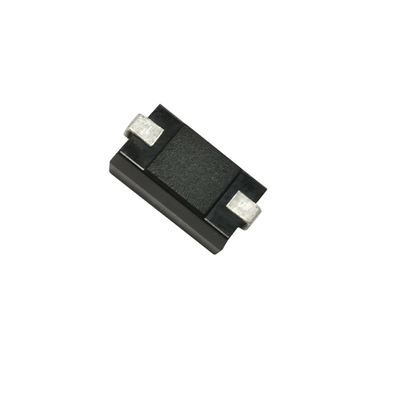

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package

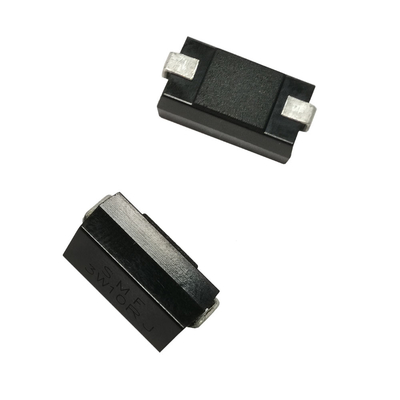

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package

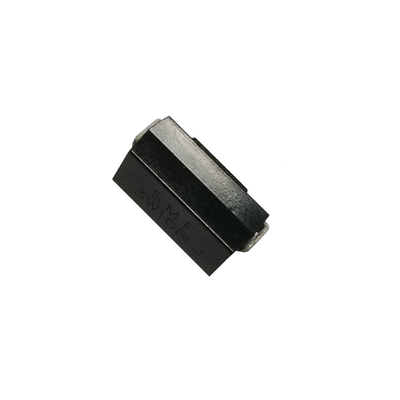

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
Miejsce pochodzenia Chiny
Nazwa handlowa JDC
Orzecznictwo ROHS&Reach
Numer modelu SMF
Minimalne zamówienie 5000szt
Cena US$0.08-US$0.15
Szczegóły pakowania Rolka w kartonie
Czas dostawy 2 tygodnie
Zasady płatności T/T, Western Union
Możliwość Supply 1000 tys. sztuk miesięcznie

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Moc znamionowa 2W,3W,5W Technologia Film metalowy
typ przesyłki Montaż powierzchniowy Zakres oporu 10R-22MR
Tolerancja ±1%, ±2%, ±5% TCR ±100ppm/℃
Podkreślić

Rezystor chipowy z metalowej folii 5 W

,

rezystor chipowy z metalowej folii 100 ppm

,

rezystor chipowy z metalowej folii
Zostaw wiadomość
opis produktu

Power Metal Film Chip Resistor wykorzystuje niezawodne materiały do ​​formowania do pakowania rezystora z folii metalowej wewnątrz, ma znacznie mniejszy rozmiar niż tradycyjny rezystor z folii metalowej, jest przeznaczony do zastosowań w zasilaniu, telekomunikacji i sprzęcie testowym.



Cechy:



  • Ognioodporne formowane opakowanie UL94V0, odporne na ciepło, wilgoć i izolację.
  • Specjalna konstrukcja do automatycznego montażu powierzchniowego.
  • Doskonała wytrzymałość mechaniczna i stabilność elektryczna.
  • Zmniejszenie kosztów montażu.



Wymiary (mm):





100 ppm Rezystor wiórowy z metalowej folii TCR 2 W 3 W 5 W 1% Tolerancja Ognioodporny formowany pakiet 0



Moc znamionowa A±0,3 B±0,3 C±0,3 D±0,3 Emaks Zakres oporu Maksymalne napięcie robocze
2 W 4.0 6.7 1.4 3,55 7.9 10R-20M 300 V
3 W 5.5 10,5 1.7 5.0 12.0 10R-20M 500 V
5 W 7.3 13,5 1.7 6.8 17.0 10R-20M 500 V



Wydajność elektryczna



Charakterystyka Standard Metoda badania
Tolerancja oporu ±1%(F), ±5%(J) /
TCR ±100ppm/℃ -55℃-200℃
Znamionowe obciążenie mocy Temperatura powierzchni.275 ℃ Maks
ΔR/R≤±1%		 Napięcie znamionowe przez 30 minut
Przeciążenie krótkotrwałe ±0,5% 5-krotność mocy znamionowej przez 5 sekund
Napięcie wytrzymywane przez dielektryk Brak śladów uszkodzeń mechanicznych lub awarii izolacji. AC 500 V przez 1 min
Rezystancja izolacji 10 000 MΩ DC 500V Megger
Lutowalność Minimalne pokrycie 95%. ±250 ±5°C przez 2 sekundy
Odporność na ciepło lutowania Brak śladów uszkodzeń mechanicznych
ΔR/R≤±1%		 270 ± 5 ℃ przez 10 ± 1 sekundy



Charakterystyka środowiska



Charakterystyka Normy Metody testowe
Temp.Cykl ΔR/R≤±1% -55 ℃ (30 minut)
→Temperatura pokojowa (3 minuty)
→+200℃(3 minuty)
→Temperatura pokojowa (3 minuty)
5 cykli
Załaduj życie ΔR/R≤±1% Znamionowe obciążenie mocy 90 min
30 min WYŁ
70 ℃, 1000 godzin
Trwałość obciążenia odpornego na wilgoć ΔR/R≤±1% Znamionowe obciążenie mocy 90 min
30 min WYŁ
40 ℃, 95% wilgotności względnej 500 godzin
